液位变送器性能及工作原理介绍

　　液位变送器性能：

　　结构材料：隔离膜片：316不锈钢波纹膜片 传感器外壳：1Cr18Ni9Ti不锈钢

　　电 缆：φ8聚氯乙烯六芯空心电缆(防腐型为聚四氟乙烯电缆)中 继 箱：97×84×147环氧树脂喷涂 过程连接： 投入式：直角支架孔距50×50mm

　　孔径φ5mm。

　　直杆式：无螺纹或螺纹自选。

　　螺纹式：M27×2 M20×1.5或螺纹自选

　　法兰式：DN25或用户自选。

　　防腐式：直角支架孔距50×50mm,

　　孔径φ5mm

　　液位变送器工作原理：

　　UQZ-17LX型液位变送器工作原理是当被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

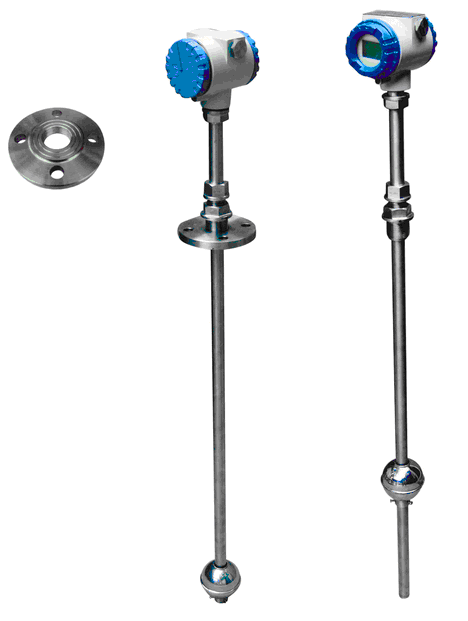

　　UQZ-17LX型(浮球)液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和******压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。

　　A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信。

　　本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。

　　D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。

　　数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。
