膜片压力表
日期：2024-03-05 浏览次数：0次

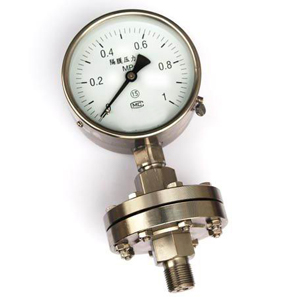

膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。
膜片压力表结构原理
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件(测量系统上膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
膜片压力表主要技术指示
精确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装。
膜片压力表结构原理
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件(测量系统上膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
膜片压力表主要技术指示
精确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装。
|
型号
|
标度范围
|
承压部
寸D1 |
表壳
外径D |
重量kg
|
|
YPF-100A
|
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa |
φ85
|
φ100
|
1.6
|
|
YPF-100B
YPF-100B-F |
||||
|
φ115
|
||||
|
YPF-150A
|
φ85
|
φ150
|
1.8
|
|
|
YPF-150B
YPF -150B-F |
||||
|
φ115
|
||||
|
YPF-100B
YPF-100B-F |
0～1.6、0～.5、0～4、0～6、0～10、
0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa |
φ160
|
φ100
|
2.9
|
|
YPF-150B
YPF-150B-F |
φ160
|
φ150
|
3.2
|
膜片压力表*0～40、-40～0、±20KPa规格承压部尺寸D1为φ85
导压系统及外壳等主要零件的材质
|
型号
|
名称
|
导压系统
|
表壳材料
|
||
|
膜片
|
法兰接头
|
密封垫圈
|
|||
|
YPF-100A
150A |
膜片压力表
|
Cr15Ni7Mo
(PH15-7Mo) 316H(≤25KPa) |
1Cr18Ni9
|
丁腈橡胶
|
铸铝
|
|
YPF-100B
150B |
不锈钢膜片压力表
|
聚四氟乙烯
|
1Cr18Ni9
|
||
|
YPF-100B-F
150B-F |
法兰不锈钢膜片压力表
|
||||
|
|
YPF-100A
|
YPF-100B
|
YPF-100B
|
YPF-150A
|
YPF-150B
|
YPF-150B-F
|
|
D
|
φ100
|
φ110
|
φ110
|
φ150
|
φ160
|
φ160
|
|
H
|
66
|
66
|
66
|
91
|
91
|
91
|
|
h
|
32
|
32
|
36
|
32
|
32
|
36
|
