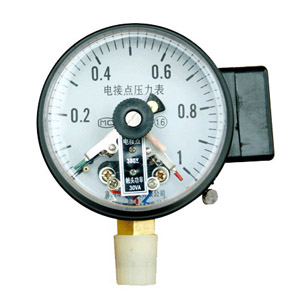

磁助电接点压力表
日期：2024-03-05 浏览次数：0次
磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常、仪表经与相应的电气器件（如继电器及接触器等）配套用，即可对被测（控）压力系统实现自动、控制和发言（报警）的目的。为了适应被测对象的各异和需求，本系统仪表在原有普通型和专业型的基础上，有相继研制了抗振型、耐蚀型、耐蚀抗震型以及带有隔离装置等多种类型共10多种型号的产品。
磁助电接点压力表不仅具有设计新颖、结构可靠、品种齐全、动作稳定型好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
磁助电接点压力表的型号标示
磁助电接点压力表不仅具有设计新颖、结构可靠、品种齐全、动作稳定型好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
磁助电接点压力表的型号标示
|
□
|
其它功能；F-耐蚀；Z-抗震；FZ-耐蚀抗震导压系统及外壳材料；不锈钢
|
|
B-
|
仪表公称直径及形式；
|
|
□
|
100、150分别表示直径为100、150MM的向式
102表示直径为100MM的径向后边式
103、153分别表示直径为100、150MM的轴向嵌装式
|
|
□-
|
A-适用于氨及其混合物
G-带有隔离装置
|
|
C
|
接点装置形式磁助作用式
|
|
X
|
控制方式；缓行接点位式形式
|
|
Y
|
仪表类别：压力仪表
|
磁助电接点压力表的主要技术指标功能
标度范围、精确度等级及接头螺纹尺寸
|
类型
|
型号
|
名称
（含全称或简称）
|
标度范围MPA
|
精确度等级
|
接头螺纹
（尺寸）
|
||
|
指示
|
设定值
|
||||||
|
接通
|
断开
|
M20×1.5
（*G3/8＂）
（*G1/2＂）
|
|||||
|
普通型
|
YXC-100
*YXC-102
YXC-103
|
磁助电接点压力表
|
-0～0.16至60及
-0.1～0.06至2.4系列
0～0.1至60及
-0.1～至2.4系列
|
1.6
|
1.5
|
4
|
|
|
YXC-150
*YXC-153
|
|||||||
|
专用型
|
YXCA-150
|
磁助电接点氨压力表
|
0～0.16至60及
-0.1～0.06至2.4系列
|
2.5
|
2.5
|
4
|
|
|
抗震型
|
YXC-100-Z
*YXC-102-Z
YXC-103-Z
|
磁助电接点压力表
|
0～0.6至60及
-0.1～0.5至2.4系列
|
1.6
|
1.5
|
5
|
|
|
耐蚀型
|
*YXC-100-F
*YXC-102-F
*YXC-150B-F
*YXC-152B-F
*YXC-153B-F
|
0～0.16至60及
-0.1～0.06至2.4系列
|
1.6
|
1.5
|
4
|
||
|
耐蚀抗震型
|
*YXC-100-FZ
*YXC-102-FZ
*YXC-150B-FZ
*YXC-153-FZ
|
|
0～0.6至60及
-0.1～0.06至2.4系列
|
1.6
|
1.5
|
5
|
|
|
隔离普通
隔离式耐蚀型
|
YXCG-103
*YXCG-103-F
|
隔离式磁助电接点压力表
|
0～0.16至60及
-0.1～0.06至2.4系列
|
1.6
|
1.5
|
4
|
M24×2
1
（*G1/4＂）
|
|
隔离式抗震型
|
YXCG-103-Z
|
0～0.6至60及
|
1.6
|
1.5
|
5
|
||
|
隔离式耐蚀抗震型
|
*YXC-103-FZ
|
-0.1～0.5至2.4系列
|
|
|
|
||
标有“*”的型号暂限于特殊订货
隔离式的软尾长度为1、2、3、4M（其中2M为优选长度）
接点装置电气参数及控制形式
|
触头功率
|
最高工作电压
|
******工作电流
|
控制形式
|
|
30VA（阻性负载）
|
220VD.C或380A.C
|
1A
|
上下先限、双上限、双下限
|
注；当电流为1A时；工作电压应低于40V。
使用环境条件
|
类型
|
工作温度范围
介质；周围环境
|
相对湿度
|
抗工作振动性能
|
|
|
普通性、专用性
|
-40～70℃
|
不大于85%
|
V.H.3级
|
|
|
耐蚀性
|
-25～55℃
|
不大于90%
|
V.H.3级
|
|
|
抗振型、耐蚀抗振性
|
V.H.4级
|
|||
|
隔离式普通型
|
150℃以下
|
-40～70℃
|
V.H.3级
|
|
|
隔离式耐蚀型
|
-40～70℃
|
|||
|
隔离式其它型
|
150℃以下
|
-25～55℃
|
V.H.4级
|
|
温度影响；示值不大于0.4%/10℃（使用温度偏离20±5℃）
磁助电接点压力表的结构原理
仪表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。
仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示
（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
