膜盒压力表
日期：2024-03-05 浏览次数：0次
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
膜盒压力表原理：
仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
膜盒压力表主要技术指标 ：
标度范围、精确度等级及重量
膜盒压力表原理：
仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
膜盒压力表主要技术指标 ：
标度范围、精确度等级及重量
|
型号
|
标度范围(KPa)
|
精确度等级
|
重量(Kg)
|
||
|
正压
|
负压
|
正负压
|
|||
|
YE-100
YE-150 |
0~1.6
0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 |
-1.6~0
-2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 |
-0.8~0.8
-1.2~1.2 -2~2 -3~3 -5~5 -8~8 -12~12 -20~20 |
2.5
|
0.5
|
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
导（测）压系统及外壳等主要零件的材质。
|
零件名称
|
材质牌号
|
|
接头
|
黄铜HPb59-1
|
|
膜盒
|
锡青铜QSn6.5-0.1
|
|
齿轮传动系统
|
铜HPb59-1
|
|
表壳、罩壳
|
冷轧钢板20
|
工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。

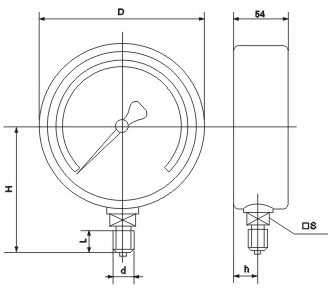

膜盒压力表外形尺寸：
膜盒压力表型号
|
型号
|
D
|
H
|
L
|
d
|
h
|
囗S
|
|
YE-100
|
Φ100
|
90
|
20
|
M20x1.5
|
17
|
囗22
|
|
YE-150
|
Φ150
|
118
|
20
|
M20x1.5
|
17
|
囗22
|
