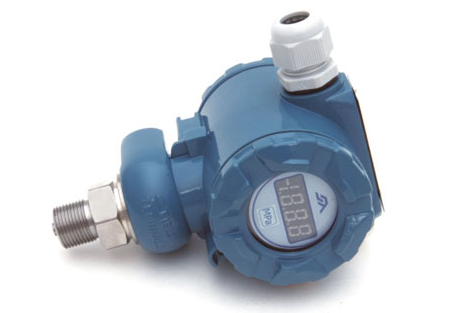

工业型压力变送器
日期：2024-03-05 浏览次数：0次
※产品描述
SW2088压力变送器采用硅压阻式隔离膜充油芯体作为信号测量元件,传感器信号经过信号处理电路后转换为标准信号输出，产品经过元器件、半成品、成品严格测试，长期老化等工艺筛选，整体性能高，长期稳定性好、抗干扰能力强，能长期安全可靠地在环境相对恶劣的条件下工作。
※技术参数
|
量程范围
|
-0.1….0~0.01．．．~100MPa
|
|
允许过载
|
小于等于额定量程的1.5倍或110MPa（取最小值）
|
|
压力类型
|
表压、绝压、密封参考压型
|
|
精确度
|
±0.25%（典型） ±0.5%（******）
|
|
长期稳定性
|
±0.2%F.S/年
|
|
工作温度
|
-20℃~80℃
|
|
贮存温度
|
-40℃~120℃
|
|
供电电源
|
15～30VDC（本安型经安全栅供电）
|
|
输出信号
|
4～20mA 0～10/20mA 0/1～5VDC
|
|
压力接口
|
M20×1.5或用户自选
|
|
外壳材质
|
不锈钢1Cr18Ni9Ti
|
|
膜片材质
|
316L
|
|
O型密封圈
|
氟橡胶
|
|
电子壳体
|
铸铝合金(2088壳体)
|
|
绝缘电阻
|
100MΩ,100VDC
|
|
外壳防护等级
|
IP65
|

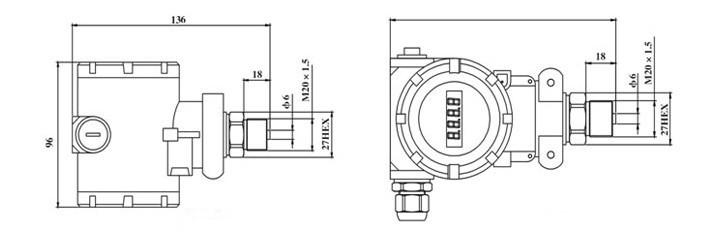

※尺寸
※产品选型
|
SW2088
|
工业型压力变送器
|
||||||||
|
SW2088G
|
工业型高温压力变送器
|
||||||||
|
SW2088F
|
工业型耐腐蚀压力变送器
|
||||||||
|
|
量程
（0～X）kPa/MPa
|
测量范围：-0.1...0～0.01...100MPa
X：实际测量量程
|
|||||||
|
|
代号
|
输出信号
|
|||||||
|
E
|
4～20mADC
|
||||||||
|
F
|
1～5VDC
|
||||||||
|
J
|
0～5VDC
|
||||||||
|
|
代
号
|
结构材料
|
|||||||
|
隔离膜片
|
接口
|
壳体
|
|||||||
|
22
|
不锈钢316L
|
不锈钢
|
不锈钢
|
||||||
|
24
|
不锈钢316L
|
不锈钢316L
|
不锈钢316L
|
||||||
|
25
|
钽
|
不锈钢
|
不锈钢
|
||||||
|
35
|
钽
|
哈氏合金
|
不锈钢
|
||||||
|
|
代号
|
附加功能
|
|||||||
|
A
|
接插件连接输出
|
||||||||
|
B
|
电缆线连接输出
|
||||||||
|
M3
|
LCD数显表头
|
||||||||
|
M4
|
LED数显表头
|
||||||||
|
C1
|
M20*1.5外螺纹
|
||||||||
|
C3
|
G1/2外螺纹
|
||||||||
|
G
|
表压
|
||||||||
|
A
|
绝压
|
||||||||
|
JM系列
|
（0-100）MPa
|
E
|
22
|
BM3C1G
|
完整选型
|
||||
