精巧型压力变送器
日期：2024-03-05 浏览次数：0次
※产品描述
SW308压力变送器采用硅压阻式隔离膜充油芯体作为信号测量元件，信号处理电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠。
※技术参数
|
量程范围
|
-0.1．．．0~0.01．．．~100MPa
|
|
允许过载
|
小于等于额定量程的1.5倍或110MPa（取最小值）
|
|
压力类型
|
表压、绝压、密封参考压型
|
|
精确度
|
±0.25%（典型） ±0.5%（******）
|
|
长期稳定性
|
±0.1%F.S/年（典型） ±0.2%F.S/年（******）
|
|
零点温度漂移
|
±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa）
|
|
满度温度漂移
|
±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa）
|
|
工作温度
|
-20℃~80℃
|
|
贮存温度
|
-40℃~120℃
|
|
供电电源
|
15～30VDC（本安型经安全栅供电）
|
|
输出信号
|
4～20mA 0～10/20mA 0/1～5VDC
|
|
压力接口
|
M20×1.5 G1/2或用户自选
|
|
外壳材质
|
不锈钢1Cr18Ni9Ti
|
|
膜片材质
|
316L
|
|
O型密封圈
|
氟橡胶
|
|
电缆
|
聚乙烯
|
|
绝缘电阻
|
100MΩ 100VDC
|
|
外壳防护等级
|
IP65
|

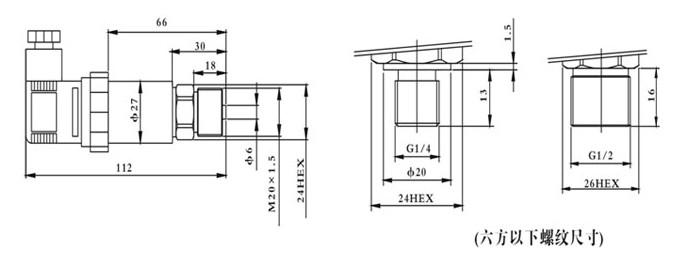

※尺寸
※产品选型
|
SW308
|
精巧型压力变送器
|
||||||||
|
SW328
|
精巧型高压压力变送器
|
||||||||
|
SW318
|
精巧型微压压力变送器
|
||||||||
|
SW308W
|
精巧卫生型压力变送器
|
||||||||
|
SW308G
|
精巧型高温压力变送器
|
||||||||
|
|
量程
（0～X）kPa/MPa
|
测量范围：-0.1...0～0.01...100MPa
X：实际测量量程
|
|||||||
|
|
代号
|
输出信号
|
|||||||
|
E
|
4～20mADC
|
||||||||
|
F
|
1～5VDC
|
||||||||
|
J
|
0～5VDC
|
||||||||
|
|
代
号
|
结构材料
|
|||||||
|
隔离膜片
|
接口
|
壳体
|
|||||||
|
22
|
不锈钢316L
|
不锈钢
|
不锈钢
|
||||||
|
24
|
不锈钢316L
|
不锈钢316L
|
不锈钢316L
|
||||||
|
25
|
钽
|
不锈钢
|
不锈钢
|
||||||
|
35
|
钽
|
哈氏合金
|
不锈钢
|
||||||
|
|
代号
|
附加功能
|
|||||||
|
A
|
接插件连接输出
|
||||||||
|
B
|
电缆线连接输出
|
||||||||
|
M3
|
LCD数显表头
|
||||||||
|
M4
|
LED数显表头
|
||||||||
|
C1
|
M20*1.5外螺纹
|
||||||||
|
C3
|
G1/2外螺纹
|
||||||||
|
G
|
表压
|
||||||||
|
A
|
绝压
|
||||||||
|
SW系列
|
（0-100）MPa
|
E
|
22
|
BM3C1G
|
完整选型
|
||||
