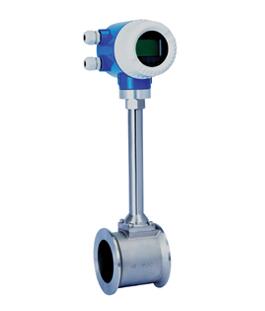

涡街流量计
日期：2024-03-05 浏览次数：0次
涡街流量计概述：
FM210型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。
涡街流量计应用：
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
涡街流量计特点：
》 无可动部件，长期稳定，结构简单便于安装和维护
》 传感器输出为脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
》 精确度较高，通常液体的测量精度为±1.0％；气体的测量精度为±1.5％
》 安装方式灵活，根据现场工艺管道不同，可水平，垂直和不同角度倾斜安装
》 采用消扰电电路和抗振动传感头，具有一定抗环境振动性能
》 采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
》 由软件对仪表系数非线性进行修正，提高测量精度
》 采用EEPROM对累积流量进行掉电保护, 保护时间大于10年
技术指标：
技术指标：
| 仪表型号 | N | A | B | C | D1/D2 |
|---|---|---|---|---|---|
| 信号输出 | 脉冲 | 4-20mA | 无 | 4-20mA | 可选4-20mA或脉冲 |
| 供电电源 | 24VDC±15% | 24VDC±15% | 锂电池 | 24VDC±15% | 24VDC±15%和锂电池 |
| 通讯接口 | 无 | 无 | 无 | 可选RS485 | 可选RS485 |
| 精度等级 |
液体：1.0级 气体：1.0级 蒸汽：1.5级 |
液体：1.0级 气体：1.0级 蒸汽：1.5级 |
液体：1.0级 气体：1.0级 蒸汽：1.5级 |
||
| 显示器 | 无 | 有 | 有 | ||
| 仪表材质 | 304SS | 304SS | 304SS | ||
| 防爆等级 | 可选ExiaIICT5或ExdIIBT6 | 可选ExiaIICT5或ExdIIBT6 | 可选ExiaIICT5或ExdIIBT6 | ||
| 防护等级 | IP65 | IP65 | IP65 | ||
| 整机功耗 | ＜1W | ＜1W | ＜1W | ||
| 仪表通经 | DN15~DN300 | DN15~DN300 | DN15~DN300 | ||
| 安装方式 | 法兰夹持或一体化法兰连接 | 法兰夹持或一体化法兰连接 | 法兰夹持或一体化法兰连接 | ||
| 耐压等级 | 可选1.6MPa或2.5MPa | 可选1.6MPa或2.5MPa | 可选1.6MPa或2.5MPa | ||
| 介质温度 | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | ||
| 环境温度 | -20℃~60℃ | -20℃~60℃ | -20℃~60℃ | ||
测量范围
|
仪表口径 （mm） |
液体测量范围 （m3/h） |
气体测量范围 （m3/h） |
|---|---|---|
| DN15 | 1.2-6.2 | 5-25 |
| DN20 | 1.5-10 | 8-50 |
| DN25 | 1.6-16 | 10-70 |
| DN32 | 1.9-19 | 15-150 |
| DN40 | 2.5-26 | 22-220 |
| DN50 | 3.5-38 | 36-320 |
| DN65 | 6.2-65 | 50-480 |
| DN80 | 10-100 | 70-640 |
| DN100 | 15-150 | 130-1100 |
| DN125 | 25-250 | 200-1700 |
| DN150 | 36-380 | 280-2240 |
| DN200 | 62-650 | 580-4960 |
| DN250 | 140-1400 | 970-8000 |
| DN300 | 200-2000 | 1380-11000 |
